Min. bestelaantal: | 100 |
---|---|
Verpakking Details: | Originele Verpakking |
Levertijd: | 1-12 weken |
Betalingscondities: | T/T |
Gebruik: | Huidig | Rolaantal: | Spaartransformator |
---|---|---|---|
Output: | Analoge SENSOR | Productnaam: | maximum gelijkstroom-de zaaleffect van de input1500a gespleten kern huidige sensor |
Nauwkeurigheid: | 0,5 | Werkende Temperatuur: | -20℃to 70℃ |
Ingangsstroom: | 15A | Frequentie: | 50/60Hz |
Hoog licht: | Gespleten Kern Hall Effect Current Sensor,1500A Hall Effect Current Sensor,Hall Current Sensor GB/T 25119 |
producthandboek

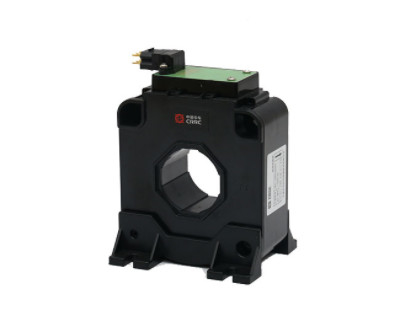

NACL.1000Q-S3/N de magnetische huidige sensor van de saldozaal is geschikt voor nauwkeurige meting van AC, van gelijkstroom en van de impuls huidige isolatie. De primaire kant en de secundaire kant zijn volledig geïsoleerd tijdens meting.
productvoordelen | Toepassingen | Verwijzingsnorm |
Hoge precisie | AC Omschakelaar AC | GB/T 25119-2010 EN50155 |
Goede lineariteit | Convertor/Omschakelaar | |
Lage temperatuurafwijking | UPS/SVG | |
Breedband | ||
Snelle reactie |
Hoofd elektroparameters (@±IPN, Ta = 25℃) |
|
Geschat metend huidige IPN | 1000 |
Het meten van waaier IPM | ±2400 |
Voedingvoltage VC | DC± (15~24) × (1±5%) V |
Huidige consumptie IC (@±24V) | ≤±30mA+ISN |
Geschatte metingsoutput ISN | 200mA |
Draaienverhouding | 1:5000 |
Ladingsweerstand RM | @±15V, ±1000A: 0~15Ω @±15V, ±1200A: 0~7Ω @±24V, ±1000A: 0~50Ω @±24V, ±2000A: 0~7Ω |
Nauwkeurigheid-dynamische parameters | |
Basisfout δi (@IPN, TA=25℃) (@IPN, TA=-40℃~+85℃) |
≤±0.4% ≤±1% |
Lineariteit δL (@IPN, TA=25℃) |
≤±0.1% |
Nul outputstroom IO (@IP=0, Ta = 25℃) |
≤±0.5mA |
Nul temperatuurafwijking IOT (TA=-40℃~+85℃) |
≤±1.0mA |
Reactietijd RT (90% van IPN&di/dt> 50 A/ΜS) |
≤1µS |
Algemene gegevens | |
Het werk temperatuur Ta | -40~+85℃ |
Opslagtemperatuur Ts | -45~+90℃ |
Gewicht m | ≤900g |
De isolatie weerstaat voltage | |
Weersta voltage | 13.4kV |
NACL.1000Q-S3/N de huidige tekening van het sensoroverzicht
Elektroverbindingen
Mechanische kenmerken |
1. De opening van de sensorinstallatie: 4×φ5.5mm |
2. Geadviseerd gebruik: M5 boutbevestiging |
3. Installatie en bevestigende torsie: 3.5N·m |
4. Door gat aan de originele kant: φ42mm |
5. Secundaire zij elektroverbinding: M5 bout (of 6.3×0.8-stopriet) |
Opmerkingen |
1. Wanneer de gemeten huidige richting met de richting duidelijk op de sensor verenigbaar is, is de sensoroutput ISN positief. 2. De secundaire zijverbindingslijn van het product is bij voorkeur een beschermde lijn, en de beveiligingslaag is dicht aan het producteind en de verbindingslijn kan met het geval, en de negatieve voeding of voeding 0V worden verbonden. 3. Het verticality vereiste van het opzettende schroefgat van de machtssensor: het moet niveau 8 of hierboven in de nationale norm (of onder 0,06) zijn. 4. Vlakheidseisen ten aanzien van de installatieoppervlakte van de machtssensor: (a). De vlakheid van de grote vliegtuiginstallatie is niveau 11 of hierboven in de nationale norm (of de vliegtuigschommeling is minder dan 0.25mm); (b). Wanneer de installatieoppervlakte met een kleine ronde werkgever wordt ontworpen, zal de vlakheid niveau 12 of hierboven in de nationale norm zijn (of de vliegtuigschommeling is minder dan 0.5mm); 5. Geen tolerantie ±0.5mm;
|
